TEKNO BASIC
Lavorazioni Legno
foro chiave
foro maniglia
fresatura serratura
foratura e avvitatura anuba semplice
foratura anuba doppia
fresatura per alloggiamento cerniere tipo pomelle e cerniere a scomparsa
Fresatrice Cnc TEKNO BASIC
La TEKNO BASIC è una fresatrice – anubatrice a 3/5 assi controllati e interpollati, comandati da motori brushless.
Macchina multifunzionale, veloce e compatta, è particolarmente indicata per le falegnamerie proprio per la sua versatilità.
E’ allestibile in 3 modalità differenti: gruppo completo fresatore – anubatore, solo gruppo fresatore, solo gruppo anubatore.
Fresatrice – anubatrice a 3/5 assi controllati
La macchina TEKNO BASIC è idonea per le lavorazioni di porte, telai e pannelli in generale.
Il piano di lavoro da 3100 mm permette di lavorare pezzi molto lunghi.
Le teste a fresare e il gruppo anuba si posizionano automaticamente a seconda dei valori impostati sul programma di lavoro.
Il gruppo anuba è dotato di magazzino per alloggiarvi anube maschio o femmina.
Vantaggi nella Lavorazione CNC del Legno
MACCHINA MULTIFUNZIONE
Macchina multifunzionale allestibile in 3 modalità differenti, il cliente potrà scegliere se acquistare il macchinario con i due gruppi di lavoro (fresatori e anubatore) o eliminare uno di essi.
PROGRAMMAZIONE TRAMITE MACRO PRE-IMPOSTATE
Le lavorazioni avvengono tramite macro pre-impostate, semplici e intuitive, che facilitano notevolmente la creazione di ricette.
Altrettanto comoda è la dotazione di una console con monitor touch screen 15” a colori, che rende davvero immediata la programmazione della macchina.
SUPPORTO TECNICO A DISTANZA
Supporto tecnico, garantito dalla casa madre, operato in remoto (a distanza) da tecnici specialisti con interazione diretta, allo scopo di ridurre le distanze e fornire aiuto nella configurazione e nelle modifiche dei parametri.
PRODUZIONE INTERNA DEL CORPO MACCHINA
Il corpo del macchinario e alcuni dei suoi particolari sono fabbricati internamente, a garanzia di un prodotto interamente Made in Italy.
E’ un grande vantaggio dato dalla sinergia tra Futura Woodmac e Metalstar 2000, con la condivisione dei reparti di taglio laser lamiera, saldatura e macchinari CNC per la lavorazione dei metalli.

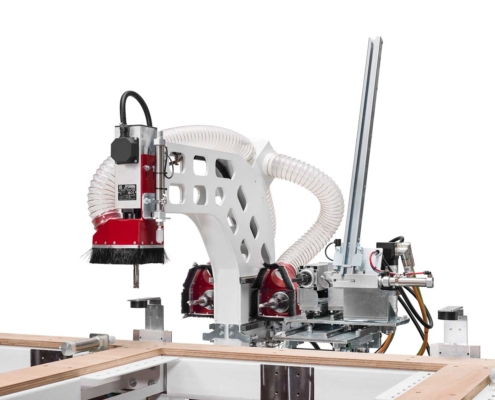

Gruppo Anuba
Il gruppo anuba con posizionamento automatico è equipaggiato da un elettromandrino, per eseguire operazioni di foratura, e da un motore avvitatore, per l’inserimento dell’anuba semplice.
Il gruppo inoltre è dotato di magazzino per anube maschio o femmina, con caricatore automatico.
La rotazione e la profondità di foratura/avvitatura anuba semplice è gestita da controllo (2 assi controllati dedicati), inoltre per l’operazione di foratura/avvitatura vengono utilizzati motori brushless.
Elettromandrini
La macchina è dotata di elettromandrini per eseguire operazioni di foratura e fresatura, in orizzontale e verticale.
Nello specifico la Tekno Basic presenta 2 gruppi fresatori orizzontali (uno per la sgrossatura, l’altro per la finitura) con alloggiamento separato degli utensili.
Software facile e intuitivo
La gestione delle lavorazioni è resa facile e immediata dalla presenza di macro pre-impostate.
Il software, molto intuitivo, consente quindi ampia varietà nelle funzioni di programmazione, ricorrendo anche a joblist per richiamare un elenco di lavori.
Controllo Numerico
Sistema di programmazione tramite macro preimpostate.
Monitor a colori 15″ touchscreen.
Salvataggio ricette.
Porta Ethernet per collegamento in rete.
Porta USB.
Teleassistenza
Con il collegamento in remoto al vostro controllo numerico, il team Metalstar vi assicura il miglior supporto per ogni esigenza seguendovi passo a passo.
TEKNO BASIC: Lavorazione CNC legno in sicurezza
Protezioni perimetrali con porta di accesso per la massima sicurezza dell’operatore,
in conformità alle normative CE.
TEKNO BASIC: Caratteristiche Tecniche e Optional
| Velocità massima di spostamento assi X-Y-Z | 40/15/15 m/min |
|---|---|
| Assi controllati | 5/3 |
| Peso | Kg 1200 |
Gruppo Anubatura
| Inclinazione testa anubatrice | 0° +10° |
|---|---|
| Elettromandrino per foratura anube | 12000 RPM |
| Dispositivo avvitatura anuba semplice | standard |
| Punta per foro anuba | standard |
Testa a Fresare e a Forare
| Elettromandrino verticale | 18000 RPM |
|---|---|
| Elettromandrini orizzontali | 18000 RPM |
| Frese a coltellini a gettare (diam. 16 mm) complete di pinze | standard |
Potenza Motori
| Potenza elettromandrino verticale e orizzontali | 2,2 kW |
|---|---|
| Potenza motore foratore | 0,37 kW |
| Potenza motore asse X | 2,5 N/m |
| Potenza motore asse Y | 1,1 N/m |
| Potenza motore asse Z | 2,5 N/m |
Controllo Numerico
| Sistema di programmazione tramite macro preimpostate. | Porta Ethernet per collegamento in rete |
| Porta USB | Monitor a colori 15″ touchscreen |
Dimensioni di ingombro con recinzioni
| 4600 x 3000 x 2000H mm |
