TEKNO BASIC
Obróbki drewna
otwór na klucz
otwór na klamkę
frezowanie zamka
wiercenie i wkręcanie prostego zawiasu wkręcanego trzpieniowego
wiercenie podwójnego zawiasu wkręcanego trzpieniowego
frezowanie do obudowy zawiasów typu rozłącznych i zawiasów chowanych

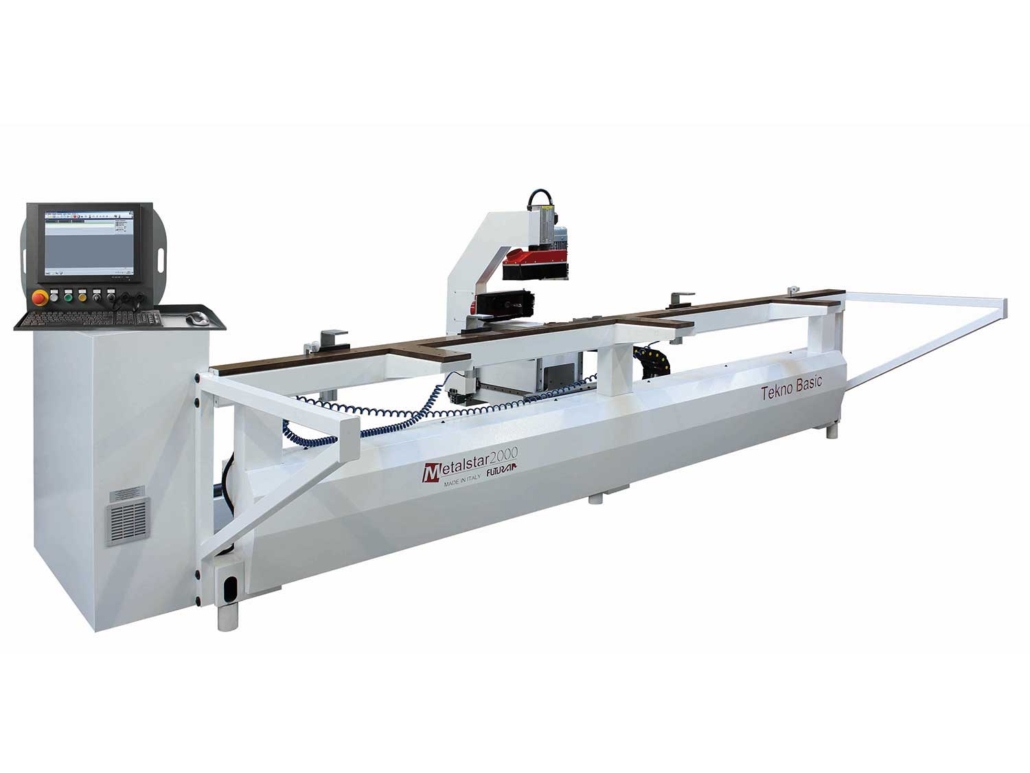

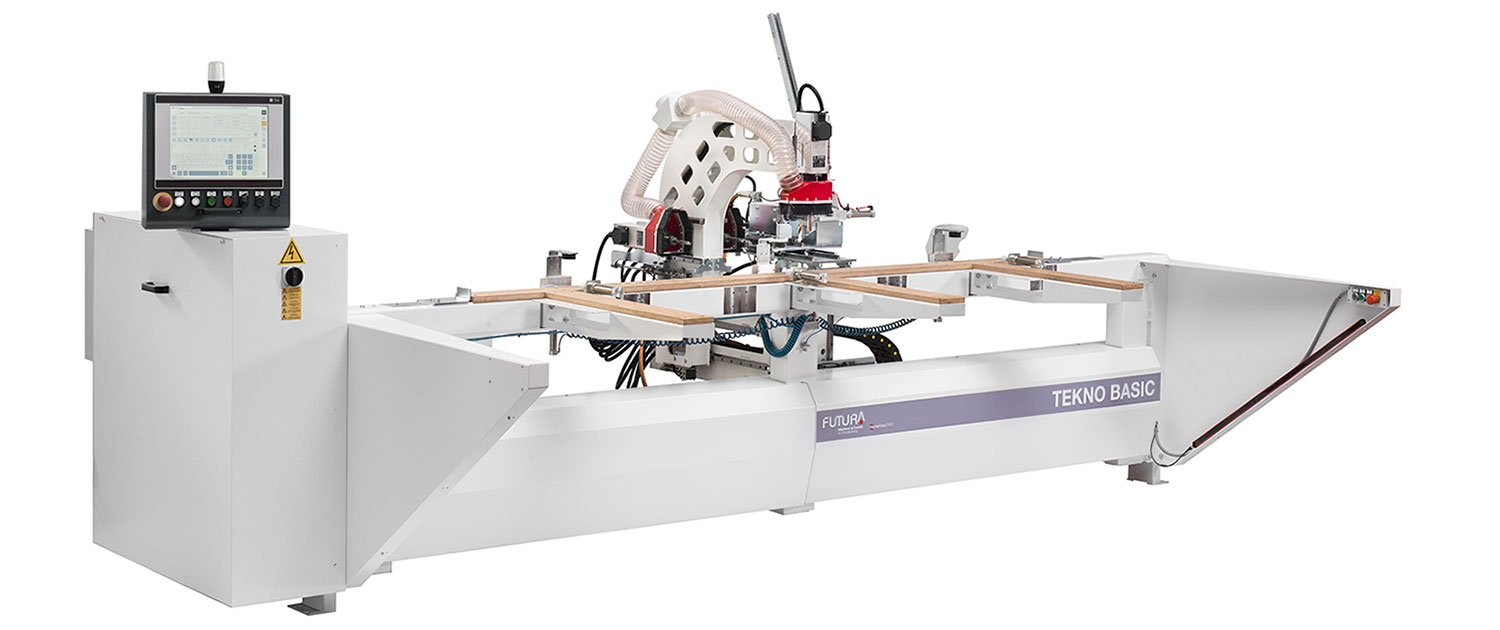

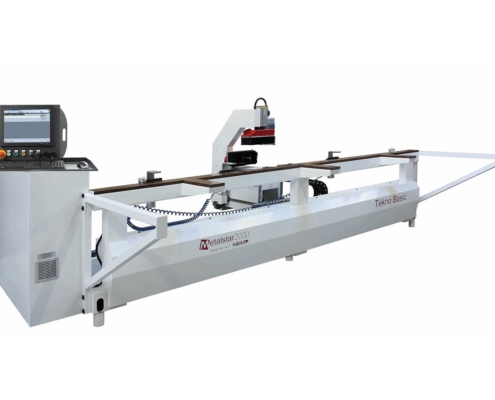

Frezarka Cnc TEKNO BASIC
TEKNO BASIC to frezarka – wytaczarka do zawiasów z 3/5 sterowanymi i interpolowanymi osiami, sterowana silnikami bezszczotkowymi.
Wielofunkcyjna, szybka i kompaktowa maszyna jest szczególnie przydatna w zakładach stolarskich ze względu na swoją wszechstronność.
Można ją skonfigurować w 3 różnych trybach: kompletny zespół frezarki – wytaczarki do zawiasów, tylko zespół frezarki, tylko wytaczarka do zawiasów.
Frezarka – wytaczarka do zawiasów z 3/5 sterowanymi osiami
Maszyna TEKNO BASIC jest odpowiednia do obróbki drzwi, ościeżnic i paneli.
Stół roboczy o długości 3100 mm umożliwia obróbkę bardzo długich sztuk.
Głowice frezujące i zespół zawiasu wkręcanego trzpieniowego automatycznie ustawiają się zgodnie z wartościami ustawionymi w programie roboczym.
Zespół zawiasu wkręcanego jest wyposażony w podwójny magazyn do przechowywania męskich i żeńskich zawiasów wkręcanych trzpieniowych; maszyna wybierze, z którego magazynu wyciągnąć zawias wkręcany trzpieniowy zgodnie z ustawieniami wprowadzonymi w programie.
Zalety obróbki CNC w przemyśle stolarskim
MASZYNA WIELOFUNKCYJNA
Maszyna wielofunkcyjna, którą można skonfigurować na 3 różne sposoby, klient może wybrać, czy chce kupić maszynę z dwoma zespołami roboczymi (frezarki i wytaczarką do zawiasów), czy też wyeliminować jeden z nich.
PROGRAMOWANIE ZA POMOCĄ WSTĘPNIE USTAWIONYCH MAKR
Obróbki odbywają się za pomocą prostych i intuicyjnych wstępnie ustawionych makr, które znacznie ułatwiają tworzenie receptur.
Równie wygodna jest konsola z 15-calowym kolorowym monitorem dotykowym, który sprawia, że programowanie maszyny jest bardzo proste.
ZDALNE WSPARCIE TECHNICZNE
Wsparcie techniczne, gwarantowane przez firmę macierzystą, obsługiwane zdalnie przez specjalistów technicznych z bezpośrednią interakcją w celu zmniejszenia odległości i zapewnienia pomocy przy konfiguracji i zmianach parametrów.
PRODUKCJA WEWNĘTRZNA KORPUSU MASZYNY
Korpus maszyny i niektóre jej części są produkowane wewnętrznie, co gwarantuje, że produkt jest w całości wyprodukowany we Włoszech.
Jest to wielka zaleta synergii między Futura Woodmac i Metalstar 2000, dzielącymi działy cięcia laserowego blach, spawania i maszyn CNC do obróbki metali.

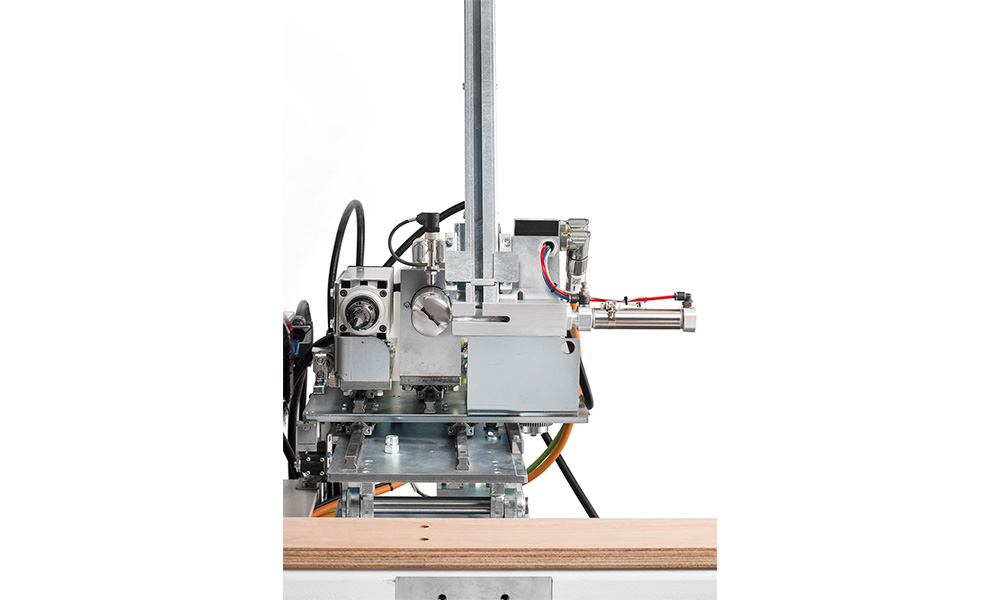

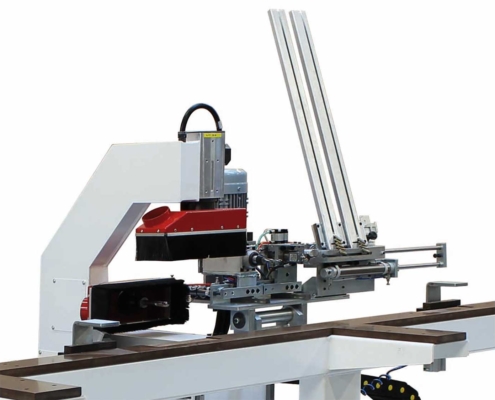

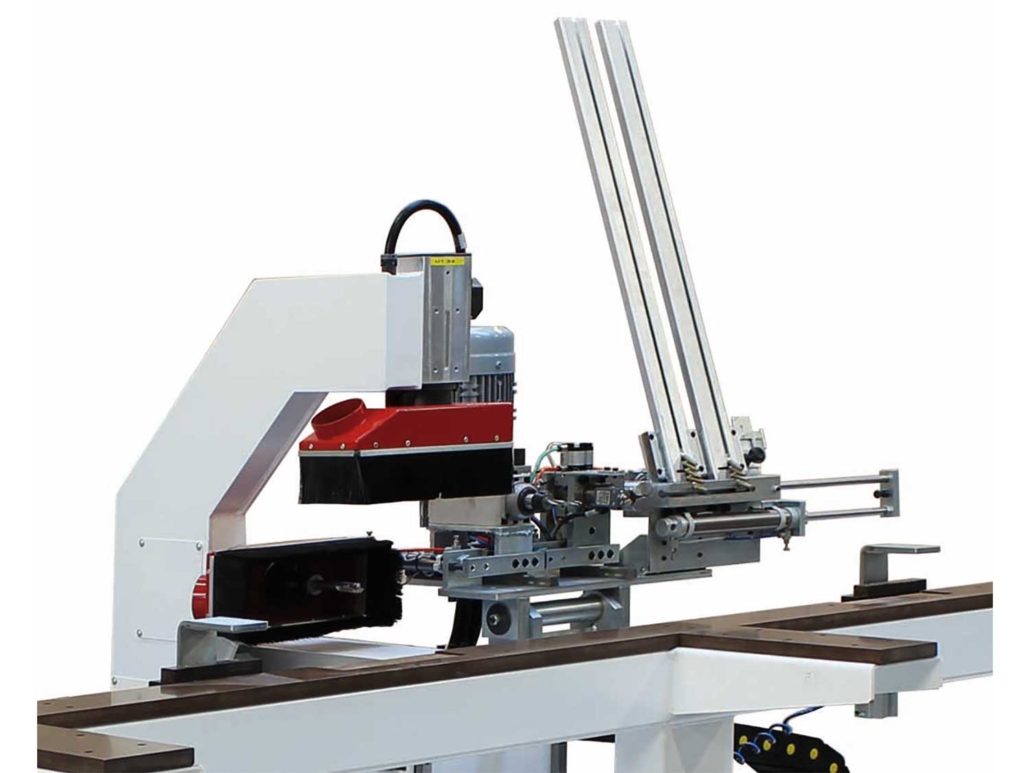

Zespół zawiasu wkręcanego trzpieniowego
Zespół roboczy, z automatycznym ustawianiem w pozycji, jest wyposażony w elektrowrzeciono do wykonywania operacji wiercenia oraz w silnik wkrętarki do wprowadzania prostego zawiasu wkręcanego trzpieniowego.
Zespół jest również wyposażony w podwójny magazyn na męskie i żeńskie zawiasy wkręcane trzpieniowe, z automatyczną ładowarką. Maszyna wybierze magazyn, z którego będzie pobierać zawias wkręcany trzpieniowy, w zależności od ustawień wprowadzonych w programie.

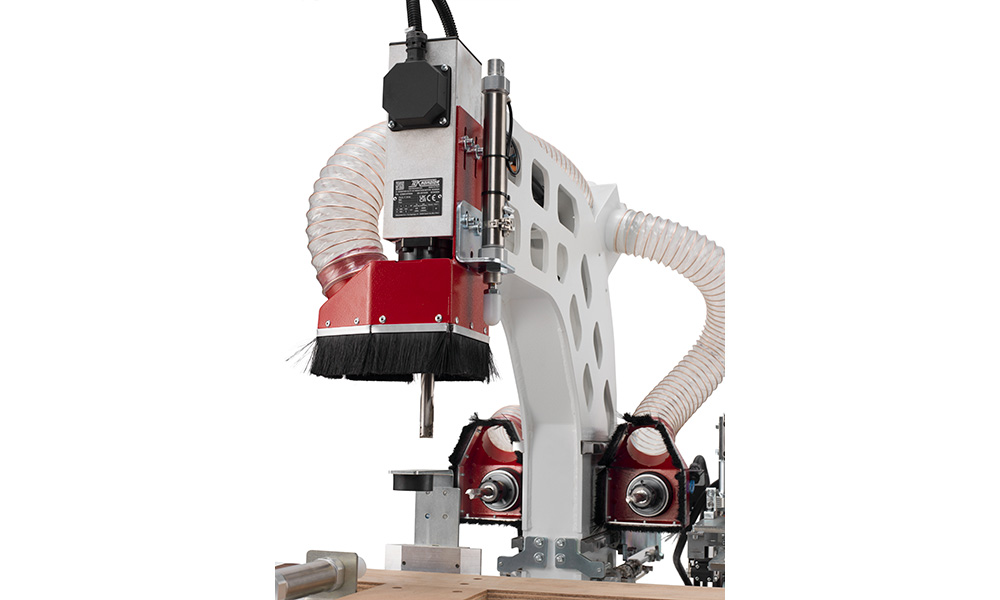

Elektrowrzeciona
Maszyna jest wyposażona w elektrowrzeciona do wykonywania operacji wiercenia i frezowania w poziomie i w pionie.
Swoiście Tekno Basic posiada 2 poziome jednostki frezujące (jedna do obróbki zgrubnej, druga do wykańczającej) z oddzielnymi obudowami narzędzi.
Łatwe i intuicyjne oprogramowanie
Zarządzanie obróbkami jest łatwe i natychmiastowe dzięki obecności wstępnie ustawionych makr.
Oprogramowanie, które jest bardzo intuicyjne, umożliwia szeroki zakres funkcji programowania, nawet przy użyciu list zadań do wywoływania listy zadań.
Sterowanie numeryczne
System programowania za pomocą wstępnie ustawionych makr.
Kolorowy monitor z ekranem dotykowym 15″.
Zapisywanie receptur.
Port Ethernet do połączenia sieciowego.
Port USB.
Zdalna pomoc telefoniczna
Dzięki zdalnemu połączeniu z CNC zespół Metalstar zapewnia najlepsze wsparcie dla każdej potrzeby, podążając za Tobą krok po kroku.
TEKNO BASIC: Bezpieczna obróbka drewna CNC
Osłony obwodowe z drzwiami dostępowymi dla maksymalnego bezpieczeństwa operatora,
zgodnie z przepisami WE.
TEKNO BASIC: Cechy techniczne i opcje
| Maksymalna prędkość ruchu osi X-Y-Z | 40/15/15 m/min |
|---|---|
| Osie sterowane | 5/3 |
| Masa | Kg 1200 |
Zespół umieszczania zawiasu wkręcanego trzpieniowego
| Nachylenie głowicy wytaczarki do zawiasów | 0° +10° |
|---|---|
| Elektrowrzeciono do wiercenia otworów pod zawiasy wkręcane trzpieniowe | 12000 OBR./MIN |
| Urządzenie do wkręcania prostego zawiasu wkręcanego trzpieniowego | standard |
| Wiertło otworu zawiasu wkręcanego trzpieniowego | standard |
Głowica frezująca i wiercąca
| Elektrowrzeciono pionowe | 18000 RPM |
|---|---|
| Elektrowrzeciona poziome | 18000 RPM |
| Jednorazowe obcinaki nożowe (śr. 16 mm) w komplecie z zaciskami | standard |
Moc silników
| Moc elektrowrzeciona pionowego i poziome | 2,2 kW |
|---|---|
| Moc silnika wiertarki | 0,37 kW |
| Moc silnika osi X | 2,5 N/m |
| Moc silnika osi Y | 1,1 N/m |
| Moc silnika osi Z | 2,5 N/m |
Sterowanie numeryczne
| System programowania za pomocą wstępnie ustawionych makr. | Port Ethernet do połączenia sieciowego |
| Port USB | Kolorowy monitor z ekranem dotykowym 15″ |

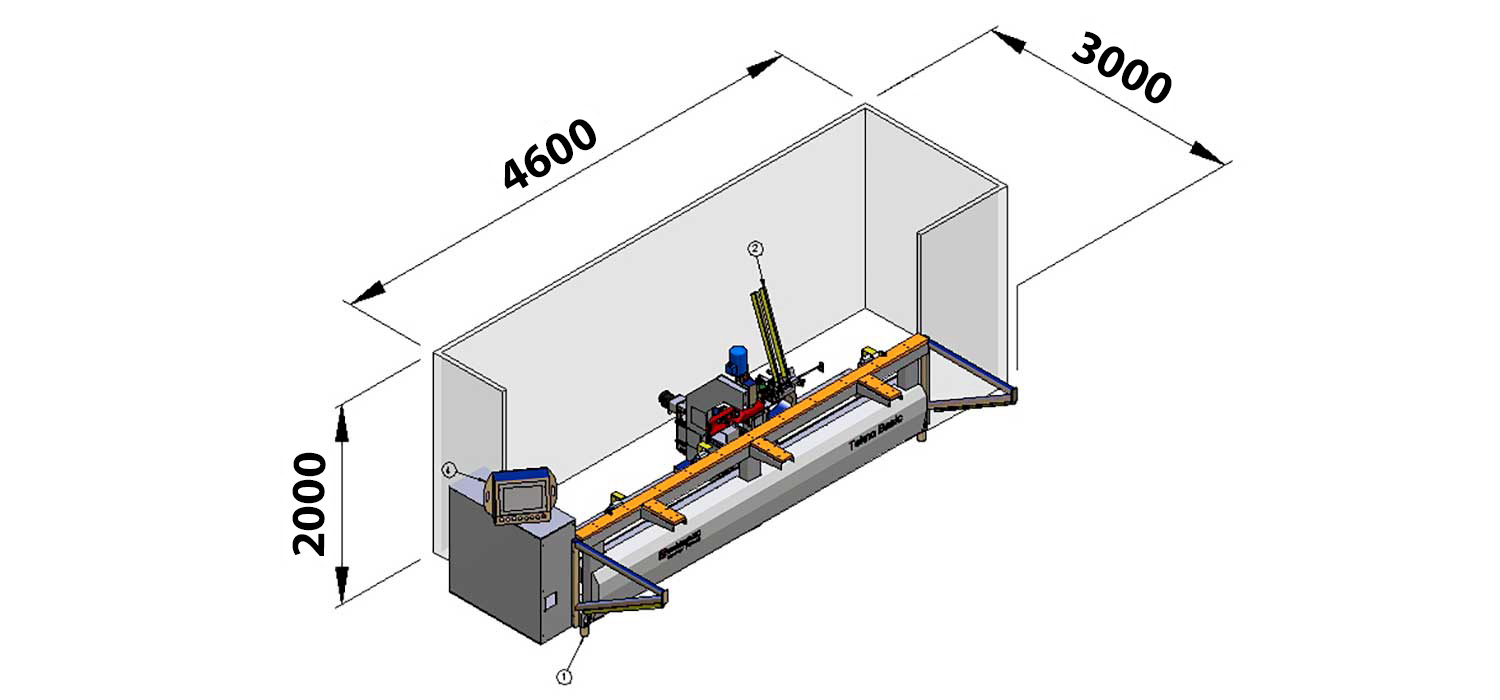

Wymiary gabarytowe z ogrodzeniem
| 4600 x 3000 x 2000H mm |
